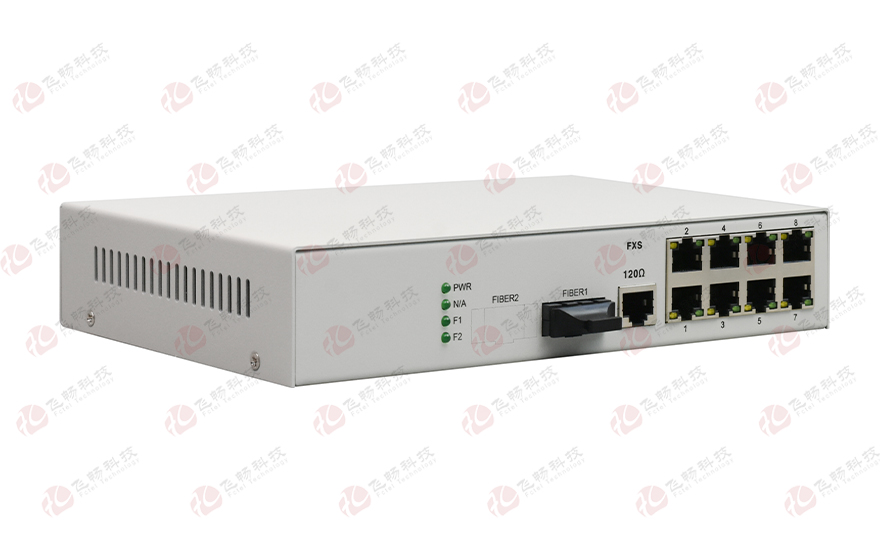

8路电话光纤+E1 1+1备份 PCM设备

型号：次留言分享

描述：本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供8路电话接口通过1光接口与E1接口备份（1+1）传输；设备内部电路部分采用全数

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供8路电话接口通过1光接口与E1接口备份（1+1）传输；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；
◆ 光口无中继传输距离可达2～120公里；
◆ E１接口支持120Ω 类型接口，E1时钟恢复抖动和漂移符合G.823/G.824、G.8261规范；
◆ 光口为主通信口，E1为备用通信口，当光口不能通信时，E1口提供备份功能，确保业务永不间断，当光口恢复时，再从E1传输切换到光口通信。
◆ 8路语音接入，语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ FXO，FXS支持，支持支持来电显示功能/反极性计费/传真功能，电话支持两边站点的相互放号功能；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等电源模式;

技术参数

◆ 光纤部份
光口：1（
光口速率：155M
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1接口
设备接口：设备接口符合G.703建议
速   率：   2048Kb/s±50ppm
码   型：   HDB3
阻   抗：   非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性：满足G.742、G.823建议
输入口允许衰减：0～6dBm；
◆ FXS 用户电话接口
振铃电压：       75V
振铃频率：    25Hz
二线输入阻抗：600Ω(摘机)
回损：        20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损：        20 dB
◆ E&M 2/4线接口
E&M类型：    TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：    20dB
◆ 电气和机械特征
系统电源： AC180V～260V；DC–48V；DC+24V
(支持双电源冗余备份)
功耗： ≤5W
外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量： 3.8Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FCP-023305-2
产品功能描述	在光纤+E1 1+1备份上同时传送8路语音
业务端口描述	1个光纤接口；1个120欧E1接口，8路语音接口8
电源	AC220V / DC-48V / DC+24V（电源可选）
产品尺寸	(长×宽×高) 21613841mm 桌面式
重量	0.77Kg/台

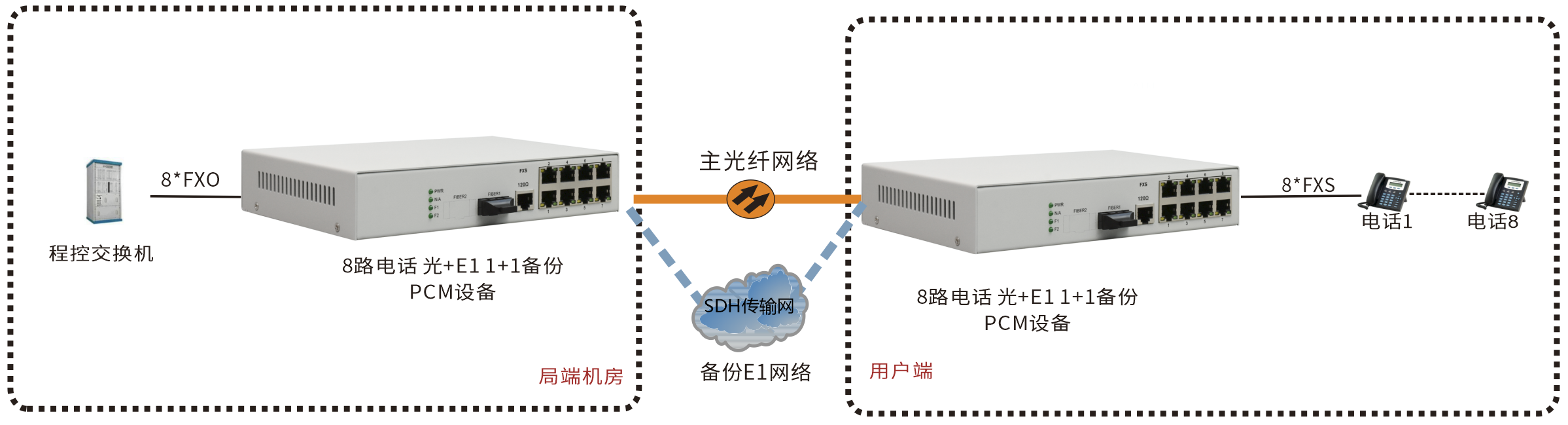

应用方案

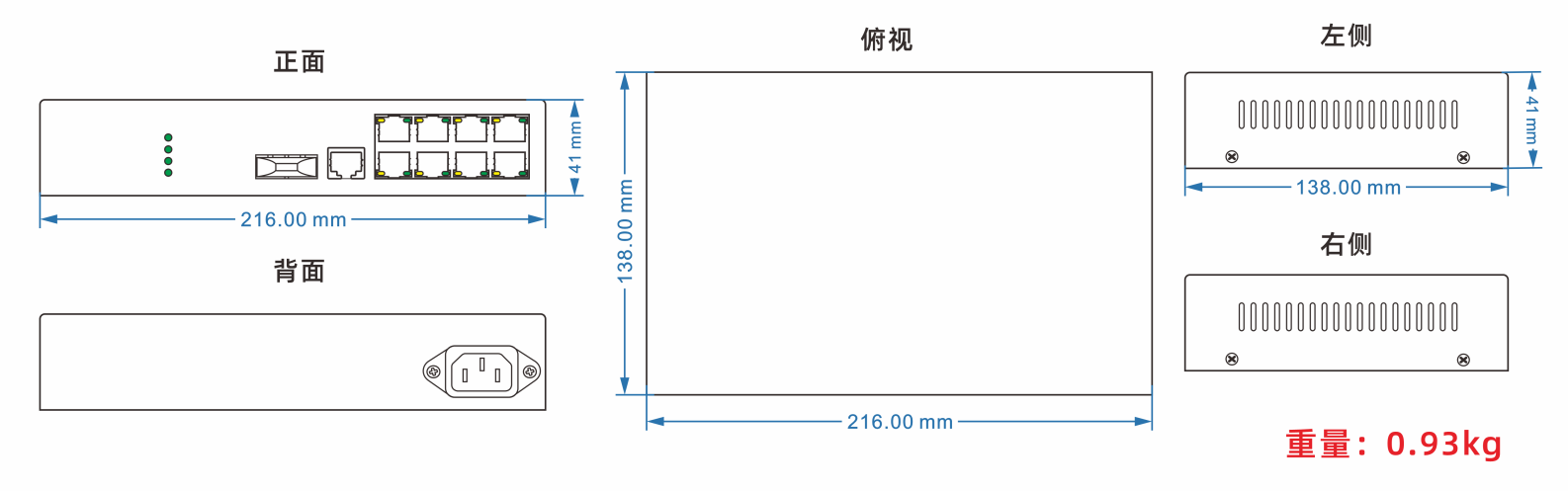

产品尺寸

产品视频

资料下载
