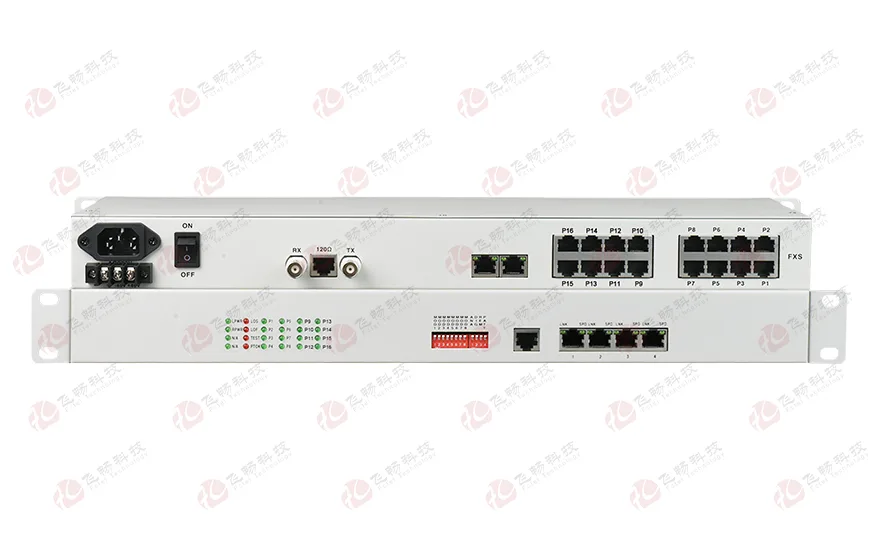

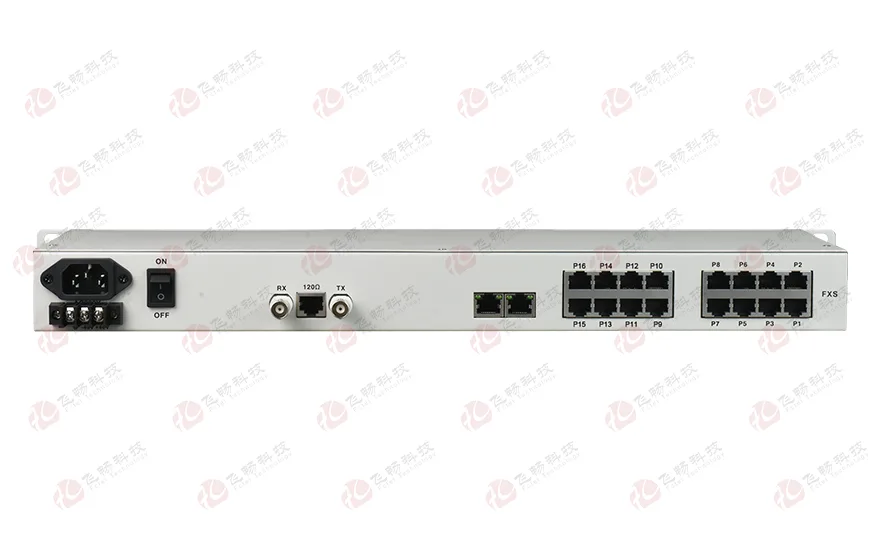

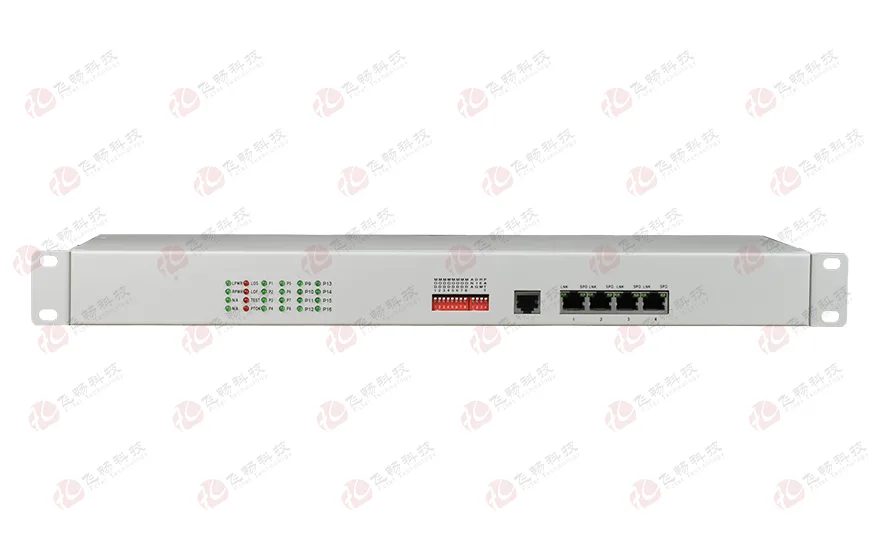

1-16路电话+4FE以太+4RS232 E1复用设备(19英寸1U)

型号：FCC-E1O16F4R4C1次留言

描述：E1复用提供1-16路电话+4路2M以太网+4路RS232/422/485/开关量可带Console网管19英寸1U支持6U插卡式(可集中式SNMP网管)。

产品描述
       本设备是提供1个E1接入，1-16路电话输出，4路RS232/422/485与4路以太网可选。设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。许多电信运营商的客户都是租用E1线路用于电脑联网，可采用本设备在E1租线上开通几路电话，这样总部与分公司之间就可以免费通话了。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 可监控对端告警状态；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;

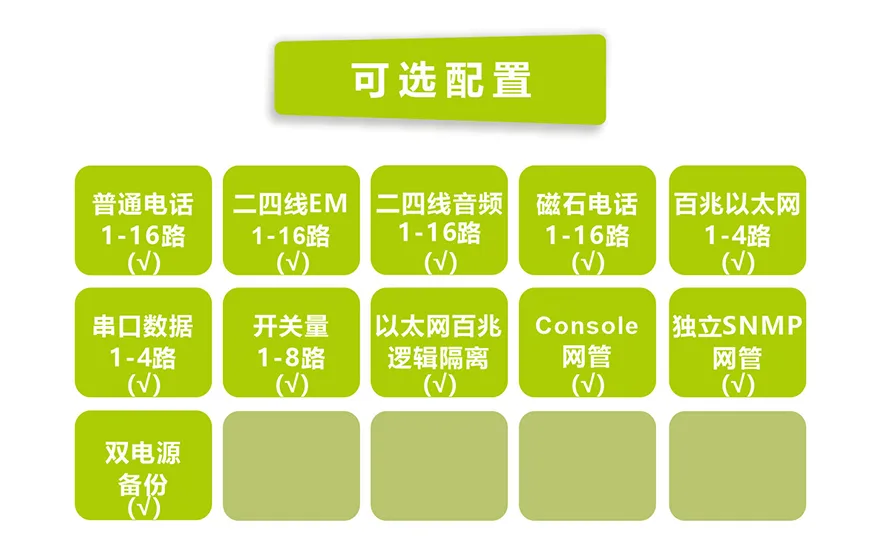

◆ 提供4个扩展接口，可以扩展1~4路异步数据，如RS232/RS485/RS422/TTL等；或1~8路开关量;
◆ 以太网接口10M/100M，全/半双工完全自适应，支持VLAN划分；
◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 1-16路语音接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 支持各个站点的相互放号功能；
◆ 能检测E1信号丢失时为对端设备关机还是E1不通；
◆ 提供2种时钟方式：E1主时钟，E1线路时钟；
◆ 提供3种环回功能：E1本端自环(ANA)，以太网接口向远端环回(DIG)，命令对端以太网接口向本端环回(REM)；
◆ 有伪随机码测试功能(PATT)，便于线路开通，即可以当一个的E1误码仪来用；
◆ E1可以支持N*64k(N=1-32)速率，即速率从64K-2048K可调；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 1U机架式可带独立SNMP网管，有6U 17槽机框插卡式，可实现集中式SNMP网管)；
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准。
技术参数
◆ E1接口
   设备E1接口均符合G.703建议
   速   率：             n*64Kbps±50ppm
   码   型：             HDB3
   阻   抗：             非平衡式 75Ω/平衡式 120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
   抖动特性：         满足G.742、G.823建议
   输入口允许衰减：   0~6dBm
◆ 百兆以太网接口
   协    议：            符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：            10/100M自适应，全/半双工完全自适应
   MAC地址表：     可以学习4096个MAC地址
   物理接口：          RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ FXS 用户电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线音频接口
   E&M类型：    TYPE V
   E线最大电流：22mA;饱和电压：3V
   M线恒定电流：7mA; 最小检测电流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4线输入阻抗：600Ω
◆ 磁石电话接口
   振铃电压：75V
   振铃频率：25Hz
   二线输入阻抗：600Ω(摘机)
   回损：20dB
◆ 电源需求
   系统电源：         AC180V ~ 260V；DC –48V；DC +24V
   功   耗：             ≤10W
◆ 尺寸大小
   19英寸：            483（宽）X138（深）X44（高）mm
◆ 工作环境
   工作温度：         -10℃ ~50℃
   工作湿度：         5% ~ 95% (无凝露)
   存储温度：         -40 ℃~ 80℃
   存储湿度：         5%~ 95% (无凝露)
应用方案

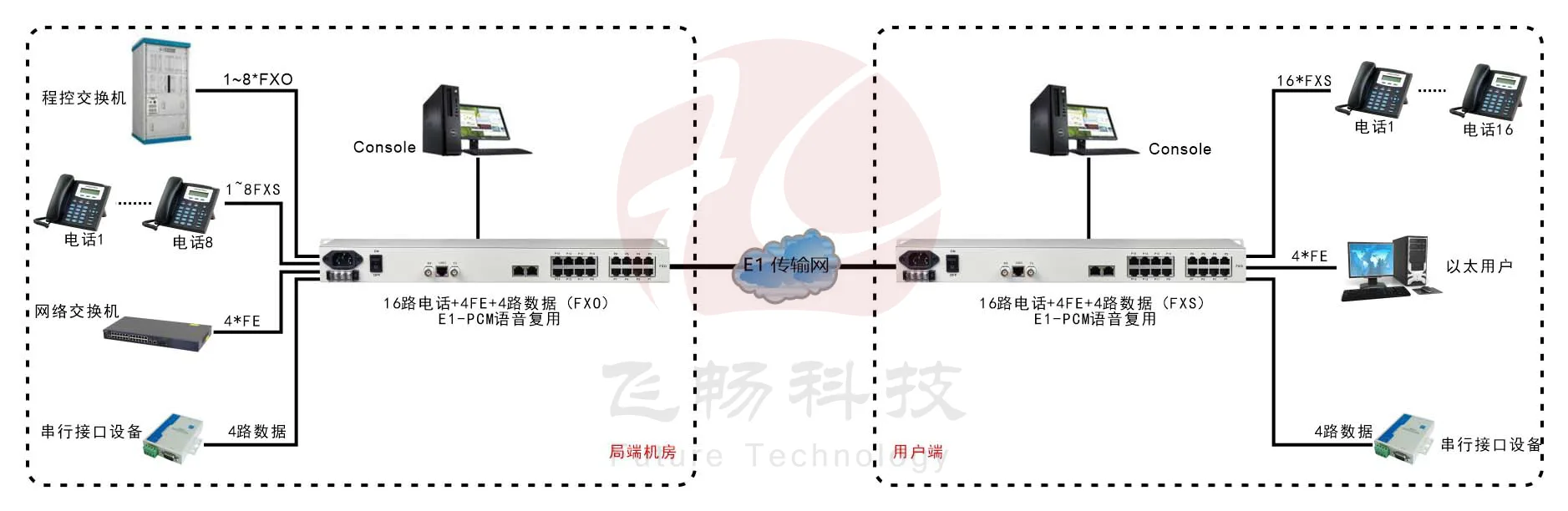

应用方案图例一

1-16路电话+4FE以太+4RS232 E1复用设备(19英寸1U)

普通语音业务的接入

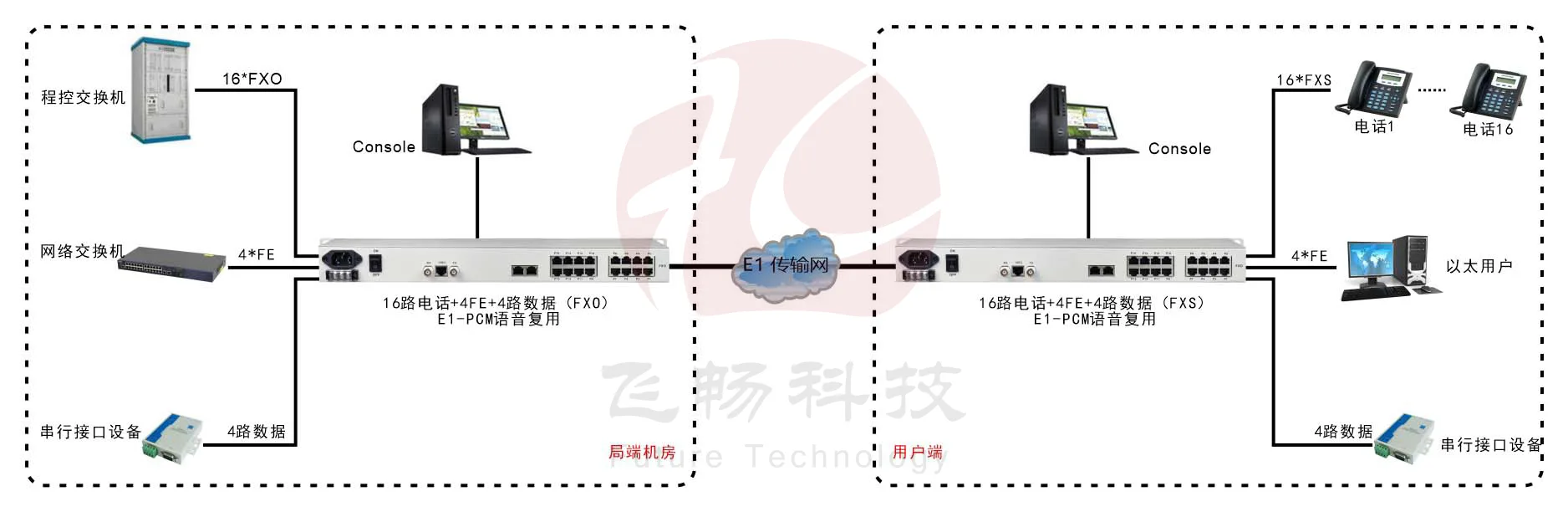

应用方案图例二

1-16路电话+4FE以太+4RS232 E1复用设备(19英寸1U)

热线电话接入
